环氧地坪漆的施工验收标准：确保施工质量符合相关标准

在当今建筑和工业装修领域，环氧地坪漆因其优异的性能，如耐磨、耐腐蚀、防尘等，被广泛应用于工厂、车间、停车场、实验室等多个场所。然而，要确保环氧地坪漆能够充分发挥其性能，达到预期的使用效果和寿命，严格的施工验收标准至关重要。

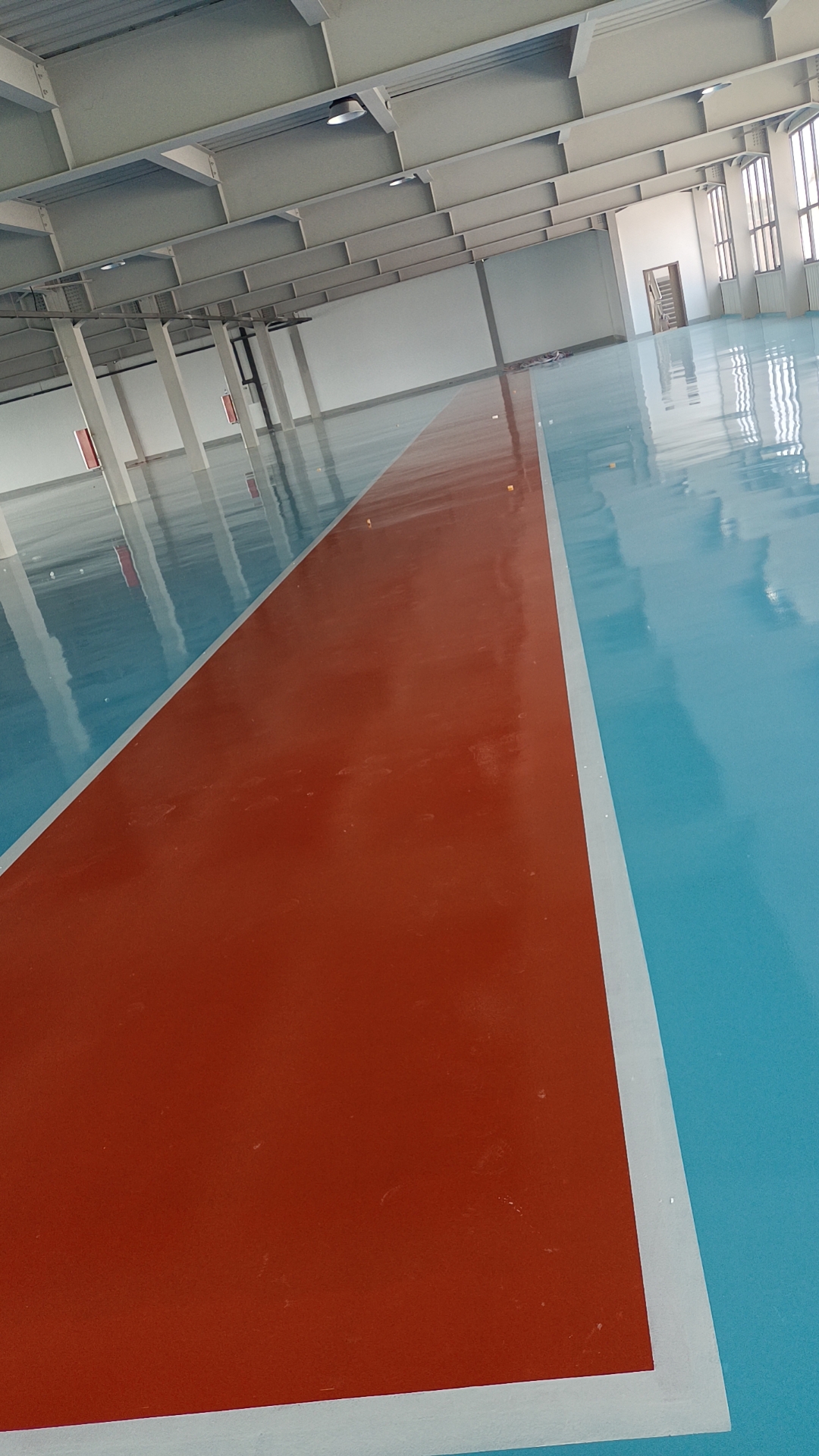

一、表面质量验收

外观检查环氧地坪漆施工完成后，首先要进行外观检查。合格的环氧地坪漆表面应平整、光滑，无裂缝、起泡、剥落、凹陷、凸起等缺陷。例如，在一些大型物流仓库，地面平整光滑的环氧地坪漆能够保证运输车辆和叉车的正常行驶，避免因地面不平造成货物倾倒或车辆损坏。颜色应均匀一致，无色差。特别是在一些对地面美观度要求较高的商业场所，如展厅、医院大厅等，均匀一致的环氧地坪漆颜色能够提升整体环境的协调性和美观性。光泽度检查根据不同的使用需求，环氧地坪漆有高光、半光、哑光等不同的光泽度标准。一般来说，高光环氧地坪漆适用于需要较好反光效果的场所，如精密仪器制造车间，方便人员行走和设备摆放；而哑光环氧地坪漆则适用于对反光要求较低的场所，如办公室、图书馆等，能够减少反光对人们视线的影响。无论何种光泽度要求，都要通过光泽度仪进行检测，确保符合设计标准。

二、厚度验收

干膜厚度测量环氧地坪漆的厚度对于其性能和使用寿命有着重要影响。过薄的涂层可能耐磨性、耐腐蚀性不足；过厚的涂层则容易开裂、脱落。通常使用磁性测厚仪或超声波测厚仪来测量环氧地坪漆的干膜厚度。例如，在化工车间，地面需要经常接触各种化学试剂，足够的环氧地坪漆厚度能够有效防止化学试剂对地面的腐蚀。一般来说，轻型使用场所的环氧地坪漆厚度不低于0.5mm，重型使用场所则不低于1.0mm。厚度均匀性检查除了检查厚度是否达标外，还要检查厚度的均匀性。整个施工区域的环氧地坪漆厚度差异不应过大，一般要求厚度偏差控制在设计厚度的±10%以内。可以通过在施工区域选取多个点进行测量，统计厚度数据，分析厚度分布情况来检查厚度均匀性。

三、硬度验收

铅笔硬度测试环氧地坪漆的硬度反映了其抵抗外界物体压入的能力。常用的测试方法是铅笔硬度测试，从6B（最软）到6H（最硬）不同硬度等级的铅笔来测试。一般来说，用于停车场、通道等经常有车辆和人员行走的区域，环氧地坪漆的铅笔硬度应不低于2H；用于重载机械设备区域的环氧地坪漆硬度则要求更高，可能需要达到4H或以上。邵氏硬度测试对于一些对硬度要求更高的特殊场所，如飞机维修库等，还可以采用邵氏硬度计进行测试。这种方法能够更准确地测量环氧地坪漆的硬度，确保其能够满足特定场所的使用要求。

四、附着力验收

划格试验附着力是环氧地坪漆与基层紧密结合的能力。划格试验是常用的检测方法，用刀具在环氧地坪漆表面划出一定规格的格子，然后贴上胶带并迅速撕下。观察漆膜的脱落情况，如果脱落面积不超过5%，则认为附着力合格。例如，在食品加工厂，地面环氧地坪漆需要有良好的附着力，以防止在使用过程中出现漆膜脱落，污染食品。拉拔试验对于一些对附着力要求极高的场所，如桥梁、大型体育场馆等，还可以采用拉拔试验。使用专门的拉拔仪器，将环氧地坪漆从基层上拉拔，测量拉拔强度。一般要求拉拔强度不低于设计标准，以确保环氧地坪漆在实际使用中不会从基层脱落。

五、功能性验收

耐磨性测试在一些高流量的公共场所，如商场、火车站候车室等，环氧地坪漆需要有良好的耐磨性能。可以通过模拟实际使用情况，采用旋转磨擦仪或taber磨耗仪进行耐磨性测试。经过一定次数的磨擦后，检查环氧地坪漆表面的磨损程度，计算磨损量。一般要求磨损量在规定范围内，以保证环氧地坪漆在长期使用后仍能保持良好的外观和使用性能。耐腐蚀性测试对于处于化学环境中的环氧地坪漆，如化工厂、实验室等，需要进行耐腐蚀性测试。将不同的化学试剂滴在环氧地坪漆表面，经过一定时间后观察漆膜的变化。如果漆膜没有出现变色、溶胀、软化等现象，则说明其耐腐蚀性良好。例如，在电镀车间，地面环氧地坪漆需要能够抵抗各种电镀液的腐蚀，以确保地面的使用寿命和安全性。

总之，环氧地坪漆的施工验收标准涵盖了表面质量、厚度、硬度、附着力和功能性等多个方面。严格按照这些标准进行验收，能够确保环氧地坪漆的施工质量符合相关标准，使其在各种场所发挥最佳的性能，延长使用寿命，同时为用户提供一个安全、美观、舒适的地面环境。
